21.02.2012, 12:29 #1


1 Вы не можете благодарить!По умолчанию Фотоотчёт . Снятие ручки мкпп и замена материала на самой ручке.

Так уж получилось, что прошуршав весь поиск не нашёл полное описание и принцип снятия ручки кпп . Всё в разбросанном виде .
Итак : Езда в шерстяных перчатках привела к износу материала на ручке кпп . Он просто порвался ,да и вид уже был изношенный .
Для ремонта понадобится :
1.Прямые руки и свободное время около 1.5 часа.
2.Материал для замены (кожа или кожзам) я использовал от старых женских сапогов кожзам.
3.Из инструмента нужна будет отвёртка для снятия хомута (желательно старая плоская т.к надо гнуть будет по форме)
4.Иголка с нитками (нейлоновые), ножницы и кусочек мыла .
Вот и пациент.
Вложение 48128
Далее ,берём пальцами за край рамки чехла который смотрит на пепельницу и приподнимаем до полного снятия этой рамки.
Затем задираем чехол вверх, пока не откроется такая картина.
Название: IMG_2410.jpg Просмотров: 7422 Размер: 165.1 Кб
Вот тут пригодится отвёртка изогнутая для того чтоб ослабить золотой хомут ,который сжимает пластик с верху.
Ослабив хомут ,нужно тянуть за ручку на верх, НО НЕ КРУТИТЬ ,а плавно тянуть вверх.
Вот что получилось после снятия .
Начинаем разбирать саму ручку . Ногтями или тонкой отвёрткой поддеваем верхний шильдик, чтоб освободить верхний контур заворота материала.
Название: 19022012090.jpg Просмотров: 7387 Размер: 104.2 Кб
Теперь ,чтоб разобрать нижнюю часть ,между чехлом и ручкой, надо прижимая нижнее пластиковое кольцо прижать к ручке и одновременно повернуть ручку, против часовой стрелки и оно отщёлкнется как на фото ниже:
Название: 19022012091.jpg Просмотров: 7278 Размер: 74.1 Кб
Теперь надо снять хомут если он мешает и снять старый материал с ручки .
вывернуть старый материал на изнанку и перенести контур на изнанку нового материала с помощью мыла или мелка(у кого что под рукой )
Важно : Все материалы тянутся по разному . Надо знать что кожа тянется во все стороны ! Кожезаменитель тянется хорошо, только в одну сторону .
На фото я разместил кожзам так чтоб тянулся материал в ширину ,а не в длину.Это поможет хорошо принять форму .
Название: 19022012092.jpg Просмотров: 7354 Размер: 109.0 Кб
Обязательно надо примерять и смотреть на скока тянется материал. У меня материал тянулся хорошо и с нового образца пришлось обрезать 5мм ,с кажого кусочка во всю длину . Получился как оригинал только уже на 5мм. Фото нет .
Сшиваем оба образца лицевыми частями во внутрь нейлоновыми нитками (они не тянутся и очень крепкие). Обязательно хорошо пройти края ,чтоб не разошлись ,отступая по краю 2мм. место шва не будет выперать ,там на ручке для них канавки вырезаны.
Сшитую заготовку одеваем как колготки ,начиная с узкой части .
Готовый продукт:
Название: IMG_2407.jpg Просмотров: 7282 Размер: 139.1 Кб
Название: IMG_2406.jpg Просмотров: 7246 Размер: 106.6 Кб
Собераем всё в обратном порядке только один нюанс.Момент который указан на 4 фотке ,при сборке не надо ничего крутить ,просто завести в пазы и защёлкнуть . При этом смотрите на правильное расположение рамки чехла и шильдика скоростей!Собераем всё назад в обраном порядке ,зажимаем хомут клещами и защёлкиваем рамку.
Фото в машине:
Название: IMG_2415.jpg Просмотров: 7208 Размер: 79.3 КбНазвание: 19022012088.jpg Просмотров: 7162 Размер: 68.4 Кб
НОВОЕ СТАРОЕ
Название: IMG_2416.jpg Просмотров: 7178 Размер: 104.8 Кб
Спасибо за внимание. Критикуйте и задавайте вопросы- это первый мой фотоотчёт,надеюсь он кому-то пригодится и поможет.

Изображения Изображения   Ответить с цитированием Ответить с цитированием   Вверх ▲

21.02.2012, 12:50 #2


0 Вы не можете благодарить!По умолчанию

korsikanec, ай, молодца!
Не хватает выкройки чехла

Не матерящийся автослесарь дает повод усомниться в своей компетенции.
В личке не консультирую. Для этого есть форум.

Ответить с цитированием Ответить с цитированием   Вверх ▲

21.02.2012, 12:55 #3


0 Вы не можете благодарить!По умолчанию

Точно также сделал, но белыми нитками. Фотоотчёт многим пригодится

Ответить с цитированием Ответить с цитированием   Вверх ▲

21.02.2012, 13:11 #4


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от Seregas Посмотреть сообщение

Не хватает выкройки чехла

так я просто старый чехол обвёл и потом подрезал по мере растягивания ! Просто каждый материал тянется по разному ,тут по месту смотреть надо .
--- Добавлено чуть позже ---
ЦитатаСообщение от Arhiconigrup Посмотреть сообщение

Точно также сделал, но белыми нитками

Я не купил нитки забыл , но были нужные ,но зелёного цвета ,видно где фото со вспышкой зелёненькие такие . В реальности выглядит в сто раз лучше ! Ответить с цитированием Ответить с цитированием   Вверх ▲

21.02.2012, 16:59 #5


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от korsikanec Посмотреть сообщение

Вот тут пригодится отвёртка изогнутая для того чтоб ослабить золотой хомут ,который сжимает пластик с верху

как изогнутая, что за золотой хомут и какой пластик?!на фото стрелками плиз покажи!
ЦитатаСообщение от korsikanec Посмотреть сообщение

Вложение 48128

не открывается, а что там!?

Passat 99г. седан AHL, клима, механика

Ответить с цитированием Ответить с цитированием   Вверх ▲

21.02.2012, 18:31 #6


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от Rvs2 Посмотреть сообщение

не открывается, а что там!?

Не знаю, там фотка должна быть та что старая ручка как выгледела !А когда тема создалась фотка исчезла!Название: 19022012088.jpg Просмотров: 7061 Размер: 68.4 Кб
Название: IMG_2410.jpg Просмотров: 7073 Размер: 168.0 КбОтветить с цитированием Ответить с цитированием   Вверх ▲

22.02.2012, 12:05 #7


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от korsikanec Посмотреть сообщение

Не знаю, там фотка должна быть та что старая ручка как выгледела !А когда тема создалась фотка исчезла

понял, спасибо!!

Passat 99г. седан AHL, клима, механика

Ответить с цитированием Ответить с цитированием   Вверх ▲

22.02.2012, 15:29 #8


0 Вы не можете благодарить!По умолчанию

Добрый день.Неполучается снять золотой хомут.Крепко сидит.Что такое кривая отвертка.Чехол купил за 150р на Маршале.

Ответить с цитированием Ответить с цитированием   Вверх ▲

22.02.2012, 15:45 #9


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от demjan45 Посмотреть сообщение

Чехол купил за 150р на Маршале.

Оригинал???

VW Passat B5+ 1.8T AWT
VW Passat B7 1.8 TSI CDAB

Ответить с цитированием Ответить с цитированием   Вверх ▲

22.02.2012, 15:51 #10


0 Вы не можете благодарить!По умолчанию

korsikanec, Молодец что отчет выложил.Я у себя тоже поменял кожзам на ручке но поленился сфотать

Одна из машин-B 5+ 1.9 TDI AVF.4motion.6МКПП-немецкое, чипованное(пустое как турецкий барабан)ведро.

Ответить с цитированием Ответить с цитированием   Вверх ▲

22.02.2012, 21:35 #11


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от demjan45 Посмотреть сообщение

Неполучается снять золотой хомут

Он не такой тугой как кажется ! Надо отвёртку по ширине отверстия ,затем согнуть её так, чтоб она могла залезть в это отверстие ,ну а потом начинай разгибать её . Ну или закруглёнными круглогубцами! Я умудрился отвёрткой снять ! Ответить с цитированием Ответить с цитированием   Вверх ▲

23.03.2012, 22:17 #12


0 Вы не можете благодарить!По умолчанию

Спасибо огромное за "ОТЧЕТ" ! -пол инета перерыл , все не понимал как снять этот хомут, думал резать его. Сегодня все аккурат разобрал)

Ответить с цитированием Ответить с цитированием   Вверх ▲

18.06.2012, 20:30 #13


0 Вы не можете благодарить!По умолчанию

Здраствуйте! Чтоб не создавать новую тему, спрошу здесь. У кого есть выкройки чехла МКПП, а то темы в которых были ссылки уже в архиве. Заранее благодарен!

Passat B5+, AWM, МКПП, 2003г. USA

Ответить с цитированием Ответить с цитированием   Вверх ▲

22.06.2012, 13:53 #14


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от Zhukov Посмотреть сообщение

Здраствуйте! Чтоб не создавать новую тему, спрошу здесь. У кого есть выкройки чехла МКПП, а то темы в которых были ссылки уже в архиве. Заранее благодарен!

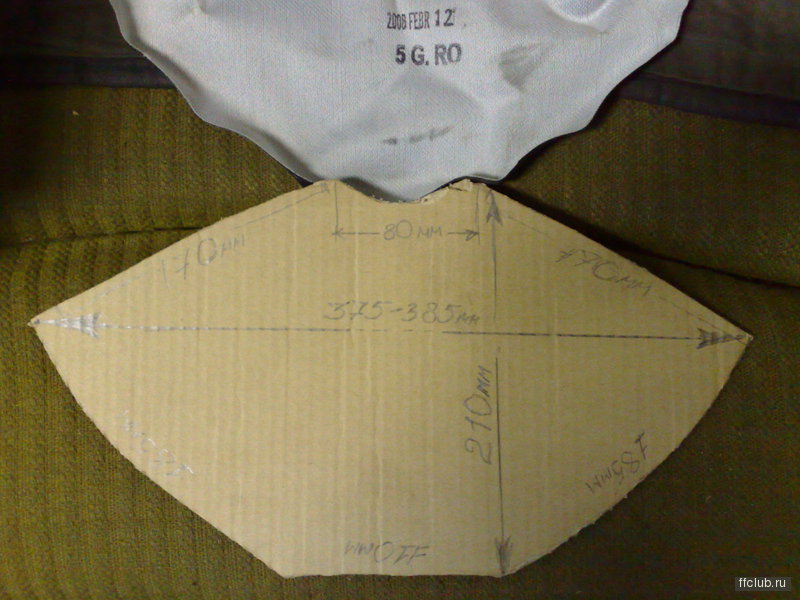

Вроде этот рисунок. Изображения Изображения

Passat B5 1997 года, 1,6 AHL, вишневый металлик. Продан.
Passat B6 2005 года, 2,0 BPY, VIN WVWAK73C76E062049, черный металлик.

Ответить с цитированием Ответить с цитированием   Вверх ▲

23.06.2012, 11:54 #15


0 Вы не можете благодарить!По умолчанию

Спасибо за отчет. А то не знал как золотой хомут снять. Заказал новую рукоятку с кожей на ebay. Жду вот посылку).

Ответить с цитированием Ответить с цитированием   Вверх ▲

05.07.2012, 17:02 #16


0 Вы не можете благодарить!По умолчанию

спасибо,займусь тоже

Ответить с цитированием Ответить с цитированием   Вверх ▲

19.07.2012, 17:08 #17


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от korsikanec Посмотреть сообщение

Теперь ,чтоб разобрать нижнюю часть ,между чехлом и ручкой, надо прижимая нижнее пластиковое кольцо прижать к ручке и одновременно повернуть ручку, против часовой стрелки и оно отщёлкнется как на фото ниже:

Вот с этим проблемы. Сидит как литое((( Снять никак не получается. Ответить с цитированием Ответить с цитированием   Вверх ▲

19.07.2012, 17:34 #18


0 Вы не можете благодарить!По умолчанию

Эх, была бы ручка .......а точнее набалдашник... машина из пендосии без неё пришла.. хрень вместо неё поставил , так и езжу .. задолбался искать , а в Экзисте жутко дорого.....если у кого лишняя есть - куплю !!!!!!!

PASSAT B5 ( бычок ) 1.8 Т АЕВ 1999 американец, ручка, кондей, седан и VAG COM Продан ! PASSAT B6 1,8 TSI, BZB, 6 ст. автомат, чооорный Ответить с цитированием Ответить с цитированием   Вверх ▲

19.07.2012, 17:50 #19


0 Вы не можете благодарить!По умолчаниюЦитатаСообщение от UBOAT Посмотреть сообщение Эх, была бы ручка .......а точнее набалдашник... машина из пендосии без неё пришла.. хрень вместо неё поставил , так и езжу .. задолбался искать , а в Экзисте жутко дорого.....если у кого лишняя есть - куплю !!!!!!! Так закажи на ebay. Я купил за 645 рублей с доставкой кожаный чехол с набалдашником. Только этот набалдашник крутится и снимается легко, поэтому пытаюсь к старой конструкции прилепить новый чехол и не могу снять пластиковое кольцо, которое прижимает чехол к рукоятке. Вот фото: Изображения Изображения   Ответить с цитированием Ответить с цитированием   Вверх ▲

19.07.2012, 18:17 #20


0 Вы не можете благодарить!По умолчанию

SlavonBG, да я бы с радостью, но Не умею я вот эти все ибеи и т.д.не умею , а ручку очень хочу !!!!

PASSAT B5 ( бычок ) 1.8 Т АЕВ 1999 американец, ручка, кондей, седан и VAG COM Продан ! PASSAT B6 1,8 TSI, BZB, 6 ст. автомат, чооорный Ответить с цитированием Ответить с цитированием   Вверх ▲
